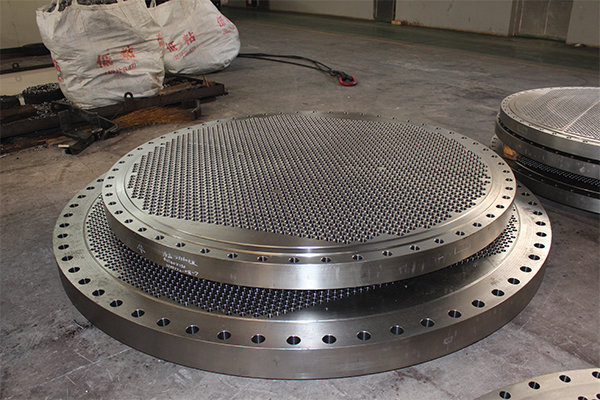

当温度和压力较高，且在热变形、热冲击、热腐蚀和流体压力的作用下，换热管与管板连接处很容易被破坏，采用胀接或焊接均难以保证连接强度和密封性的要求。

目前广泛采用的是胀焊并用的方法。胀接加焊接结构能够有效地阻尼管束振动对焊缝的损伤，可以有效地消除应力腐蚀和间隙腐蚀，提高了接头的抗疲劳性能，从而提高了换热器的使用寿命，比单纯胀接或强度焊具有更高的强度和密封性。

对普通的换热器通常采用“贴胀%强度焊”的形式；而使用条件苛刻的换热器则要求采用“强度胀%密封焊”的形式。胀接加焊接按胀接与焊接在工序中的先后次序可分为先胀后焊和先焊后胀两种。

先胀后焊

胀接时使用的润滑油会渗透进入接头间隙，而它们对焊接裂纹、气孔等有很强的敏感性，从而使焊接时产生缺陷的现象更加严重。这些渗透进入间隙的油污很难清除干净，所以采用先胀后焊工艺，不宜采用机械胀接的方式。采用贴胀虽不耐压，但可以消除管子与管板管孔的间隙，所以能有效的阻尼管束振动到管口的焊接部位。

但是采用常规手工或机械控制的胀接方法无法达到均匀的贴胀要求，而采用由电脑控制胀接压力的液袋式胀接方法可方便、均匀地实现贴胀要求。在焊接时，由于高温熔化金属的影响，间隙内气体被加热而急剧膨胀，这些具有高温高压的气体在外泄时对强度胀的密封性能会造成一定的损伤。

先焊后胀

 对于先焊后胀工艺，首要的问题是控制管子与管板孔的精度及其配合。当管子与管板管孔的间隙小到一定值后，胀接过程将不至于损伤焊接接头的质量。但是焊口承受剪切力的能力相对较差，所以强度焊时，若控制达不到要求，可能造成过胀失效或胀接对焊接接头的损伤。

在制造过程中，换热管的外径与管板管孔之间存在着较大的间隙，且每根换热管的外径与管板管孔间隙沿轴向是不均匀的。当焊接完成后胀接时，管子中心线与管板管孔中心线相重合，才能保证接头质量，若间隙较大，由于管子的刚性较大，过大的胀接变形将对焊接接头产生损伤，甚至造成焊口脱焊。
