所述固定管板换热器两端的管板与壳体焊接连接固定。换热管可以是光滑管，也可以是低翅片管。适用于壳侧介质干净、不易结垢、可溶解清洗、管与壳侧两侧温差大或小，但壳侧压力不高的场合。

工作原理

在固定管板换热器的管侧和壳侧，不同温度的流体流过，通过换热完成换热。当两种流体温差较大时，为避免高温温差应力，通常在壳体侧适当位置加装补偿环(伸缩节)。当壳体和管束的热膨胀不同时，补偿环会发生缓慢的弹性变形，以补偿温差应力引起的热膨胀。

结构特点

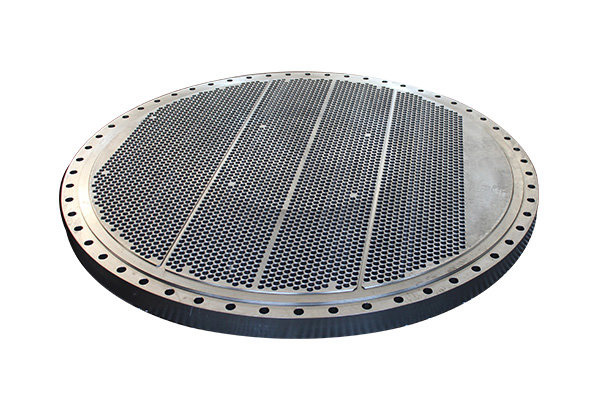

固定式管板换热器主要由壳体、管板、管束、顶盖(也称封头)等部件组成。在圆形壳体内，安装平行管束，管束两端通过焊接或膨胀固定在管板上，将两管板与外管直接焊接，用螺栓将壳体两端法兰与顶盖与进水管或出水管连接。

它的特点是结构简单，没有壳侧密封连接，相同壳内径的管数多，在有挡板的流动中旁通小，管通数可分为任意数的管通。由于两管板由管支撑，在各种管壳式换热器中具有薄的管板和低的成本，因此得到了广泛的应用。
