壳管式换热器结构:

管壳式换热器由壳体、传热管束、管板、折流板(折流板)、管箱等组成。壳体多为圆柱形，内部有管束，管束两端固定在管板上。有两种传热方式:热流体和冷流体。一种是管内流体，称为管侧流体;另一种是管外流体，称为壳侧流体。

为了提高管外流体的传热系数，通常在管壳内设置几个折流板。挡板可以增加壳体侧流体的速度，使流体按照规定的距离多次通过管束，改善流体的湍流度。

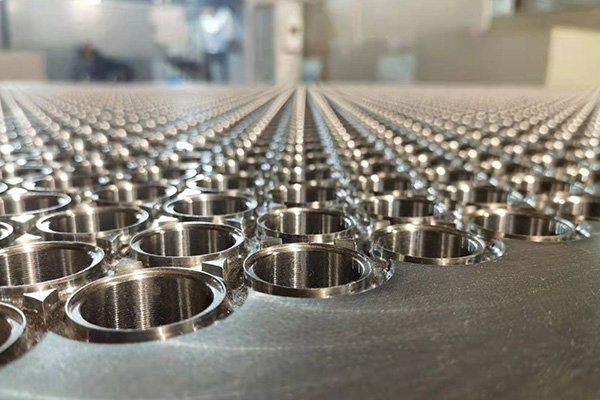

换热管可按等边三角形或正方形布置在管板上。等边三角形布置紧凑，管外流体湍流度高，换热系数大。方形布置便于管道外部的清洗，适用于容易结垢的流体。
